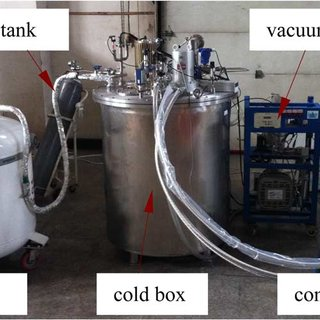

制药企业的液氮系统采购，常见的情况是各家分别报价：储罐一家、管道一家、过滤器一家、自控一家。设备到场后却发现接口对不上、露点不达标、验证资料缺项，后只能靠现场整改补漏。问题往往出在“成套”的理解上——成套并非将设备凑齐，而是让气源、净化、分配、控制和文件五个部分按同一套技术条件对接。理清这条清单，招标和验收都会顺畅许多。
一、先把用气点的需求定死，再谈设备
用气点参数是整套系统的输入条件，这部分不明确，后续选型便缺乏依据。需要逐项确认的数据包括：
-
大瞬时流量与平均流量。冷冻干燥机的压塞、生物反应器的补料、灌装线的惰化以及管道吹扫，峰值流量可能相差数倍。若仅按平均值选型，多台设备同时动作时压力必然跌落。建议列出各用气点的流量、压力、使用频次和同时使用系数，绘制小时用气曲线。
-
使用压力与允许波动范围。压塞工况对压力稳定性要求较高，吹扫工况则相对宽松。压力等不同的用气点应分区供气，避免相互干扰。
-
纯度与杂质限度。液氮本身纯度较高，但汽化后经过管道、阀门和接头，可能被润滑油、水分、颗粒和微生物污染。需按工艺用途明确氮气纯度、露点、含油量和颗粒度限值，并与药典或企业内控标准对应。
-
是否直接接触产品。直接接触的点位属于高风险环节，其净化、灭菌和完整性测试要求明显高于外围用途，管路材质和表面处理等也需相应提高。
二、气源部分：三种常见配置怎么选
杜瓦瓶组加汇流排。初期投资低，适合用量小、用气点分散或处于建设过渡期的车间。缺点是换瓶频繁、人工成本高、压力波动大，且瓶内残液会造成浪费。作为临时或备用方案较为合适，长期大用量运行并不经济。
真空绝热储罐加汽化器。这是多数药厂的主流选择。储罐容量按日用量和补液周期确定，通常保留一定的天数余量；汽化器按大瞬时流量选型并考虑结霜降容，一般设置一用一备或并联运行；出口设调压组和缓冲罐以平抑压力波动。该方案运行稳定、自动化程度高，但需要落实室外场地、槽车通行和补液接口。
现场制氮或外购液氮。若厂区已有空分装置，可评估液氮自供的可行性；若无，则以外购液氮为主。决策依据应是全生命周期成本，包括电耗、维护、人工、停机风险和验证工作量，不能只看设备报价。
无论选择哪种方案，都应预留扩展接口。产线增加是常态，前期预留一个阀门和一段管段的成本，远低于后期停产后改造。
三、净化与除菌：药厂和工业用户的核心差别
这一环节直接关系到产品质量，也是审计中容易被提出缺陷的部分。
过滤配要合理。典型配置为：汽化器后设前置粗滤去除管道颗粒，进入洁净区前设除油和除水过滤，终使用点前设除菌过滤器。逐拦截能延长终端滤芯寿命，避免将高负荷杂质直接交给精度高的那一。
除菌过滤器的选型与验证。应选用适合气体介质、经过完整性测试方法确认的滤芯，明确标称孔径、材质、耐温范围和相容性。滤芯更换周期不能凭经验设定，而应基于压差趋势、微生物监测数据和完整性测试结果综合确定，并写入规程。
完整性测试要做在实处。安装后进行初次测试，每次更换滤芯后重新测试，定期按计划复测。测试记录应包含测试方法、判定标准、结果和操作人，纳入批记录或设备档案。
露点控制。水分不仅影响工艺，还会在低温管段结冰堵塞管路。需在关键点设置在线露点仪或定期取样检测，报警值应与工艺限度挂钩，而非仪表量程。
四、管路系统：材质、焊接和坡度
材质与表面处理。与产品接触或高纯氮管路通常采用奥氏体不锈钢，内壁需达到规定的粗糙度等，并附带材质证明和表面处理报告。普通公用工程段可按较低等执行，但两者不应混用或随意降替代。
焊接与检验。采用轨道自动焊或手工氩弧焊，焊缝内壁应平整、无氧化发黑。按比例进行内窥镜检查并留存影像记录，这是后续审计时较有说服力的证据。焊工资质、焊接工艺评定和焊口编号追溯应形成完整链条。
坡度与排液。低温管路必须设置坡度和低点排液口，防止液氮积聚导致局部超压或水锤。排液口不得直接朝向通道，排放的低温气体需引至安全位置。
绝热形式。真空绝热管漏热小、不易结霜，适合长距离和低温段；保冷材料绝热初期投资低，但冷损大、外表面易结露。选择时需权衡初投资、运行冷损和维护便利性，并注意保冷层外的防潮密封，一旦进水，保冷效果会大幅下降。
标识与流向。管线介质名称、流向箭头、色标和位号应齐全且与PID图一致。这既是GMP现场管理的基本要求，也能减少误操作风险。
五、控制与安全：既要稳定，也要合规
压力与流量的自动控制。调压阀组配合缓冲罐应对常规波动，关键用气点可增设自力式调节阀或二次减压。控制系统应能记录压力、流量、温度、露点和液位的历史趋势，数据存储方式和保存期限需满足数据完整性要求，具备权限分和审计追踪功能，避免使用无法导出或无法追溯的简易控制器。
安全泄放。储罐、汽化器出口、封闭管段和减压阀下游均需设置安全阀或爆破片，整定压力按各自区段的设计压力确定。低温安全阀需注意防冰结构和排放口朝向，室内排放必须结合氧含量监测一并考虑。
缺氧防护。氮气泄漏会置换氧气，且无色无味。在用气间、阀组间、地下室和低洼处设置固定式氧含量检测仪，报警与通风联锁，配备便携式检测仪和人员进入审批程序。这一项在各类检查中的关注度日益提高，不宜简化处理。
低温防护与防冻伤。法兰、阀门和排液口附近避免布置常规操作工位，确需操作的部位应提供防护罩和专用工具，并在现场张贴警示标识。
六、文件与验证：成套供应商的价值分水岭
设备到货只是项目的一半，另一半在于文件。建议在技术协议中提前明确交付清单，避免后期反复催要。通常需要包括：
-
设计文件：PID图、平面布置图、载荷计算书（尤其楼面安装时）、电气与控制原理图；
-
材质与制造证明：钢材材质单、焊材证书、焊缝记录、内窥镜检测报告、压力试验报告、无损检测报告；
-
仪表与元件证书：安全阀校验报告、压力表检定证书、过滤器相容性与完整性测试方法确认、仪表校准证书；
-
验证支持：用户需求说明URS对应的设计确认DQ、安装确认IQ和运行确认OQ的方案与报告模板、关键参数清单、风险评估支持（如FMEA）；
-
运维资料：操作规程、维护保养计划、备件清单与推荐库存、故障处理指南、培训记录。
需要注意的是，供应商提供的是验证支持和测试数据，终的验证批准责任在使用方。这一点应在合同中界定清楚，以免双方理解出现偏差。
七、成套供货的边界怎么划
多供应商并行时容易留下无人负责的灰色地带。以下界面的归属建议逐项写进合同：
-
储罐基础与围堰由土建还是供应商负责；
-
真空管的现场抽真空与检漏由谁实施；
-
洁净区穿墙套管的密封与收口；
-
控制系统与厂区SCADA或BMS的通讯对接及点位表编制；
-
装填液氮、系统预冷和联动调试的组织方；
-
验证文件的编写主体与审核流程。
界面划分越细，后期扯皮越少。特别是调试阶段，必须有一家单位负责总体协调，否则各干各的，系统联调很难一次通过。
八、常见问答
Q：能不能只买储罐和管道，过滤器我们自己配？
可以，但净化段的阻力、流量和接口需与上游匹配。自行搭配容易出现压降过大、露点不达标或滤芯寿命异常的情况。建议由一方完成整体计算并承担系统性能责任。
Q：一套系统能用多少年？
储罐和真空管的设计寿命通常在十五年以上，但滤芯、密封件、阀门填料和安全阀属于定期更换件，控制系统硬件也存在更新周期。评估方案时应关注备件供应年限和停产后的替代方案，而非仅仅比较初始报价。
Q：楼面放储罐承重不够怎么办？
需先核算满载总重和支腿局部荷载，再决定采用落梁落柱、荷载分配架、降低液位上限或移至室外集中供液。涉及结构改动的，必须由具备资质的设计单位出具方案，不可仅凭经验处理。
Q：冻干机压塞压力波动大，是液氮系统的问题吗？
不一定。应先区分波动来源：是气源压力不足、汽化器结霜降容、管路压降过大，还是多台设备同时用气。在关键点加装记录仪跑一个完整生产周期，比单纯猜测更有效。
Q：旧系统改造，能不能不停产？
多数情况下可以通过分段施工、设置临时旁路和安排在检修窗口作业来减少停产时间，但这需要提前规划隔离点和吹扫置换方案，工期会相应拉长。试图压缩这部分时间往往会在验证环节付出更多代价。
Q：招标时怎么判断供应商是否具备成套能力？
重点看三点：能否基于URS输出完整的系统计算书（含流量平衡、压降、冷损和安全泄放量），能否提供同类项目的验证文件样本，以及能否明确列出供货与责任的界面清单。仅提供设备样本而无法提供系统文件的，通常只能承担分段供货。
